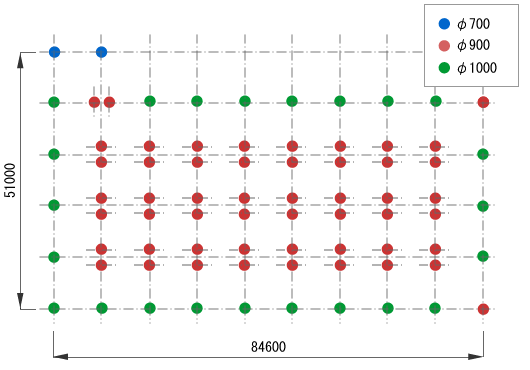

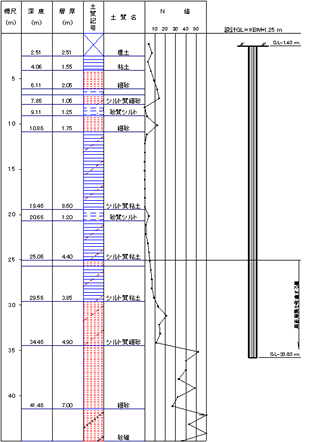

設計条件 柱荷重 長期 1500 〜 11500kN 短期 -1300 〜 16200kN 柱数 52柱 地盤条件 支持層以浅に粘土層 支持層砂質地盤 杭先端平均 N 値 43

		ＳＧＥ工法	高支持力PHC杭工法
杭明細	仕様	700〜1000	プレボーリング 先端拡大根固め
	杭長	34.5m	35.0m
	総本数	77本	77本
施工日数		32日	38日
残土発生量		1.0	1.50

※高支持力杭による比較になります。
施工面：専用の拡大掘削ヘッド（水圧ヘッド）により、杭先端の根固め部をスピーディに掘削可能です。
設計面：設計荷重に対して使用板厚を細かく設定し、材料コストを削減。（杭頭部板厚t24〜14mm、先端部板厚t16〜8mm）
残土：薄肉鋼管であるため、PHC杭に対して残土が少なくなります。



※ただし、本比較設計はあくまでも参考値であり、上部構造、地盤条件等の要因で結果は異なるものとなります。
