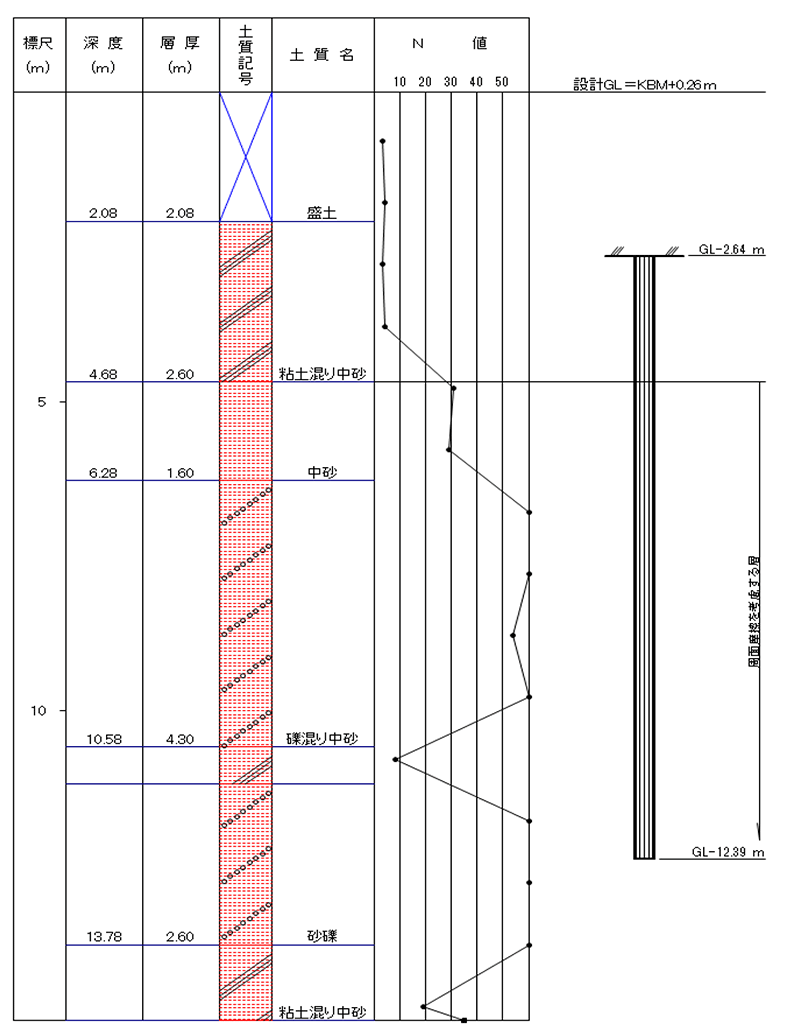

柱状図 杭長10.5mの例

設計条件 柱荷重 長期　801〜2513kN 短期　-183〜3563kN 柱数 16柱 （そのうち2か所は階段） 地盤条件 表層軟弱地盤 中間硬質地盤 支持層砂れき地盤 杭先端平均N値　60

		ＳＧＥ工法	場所打ち杭

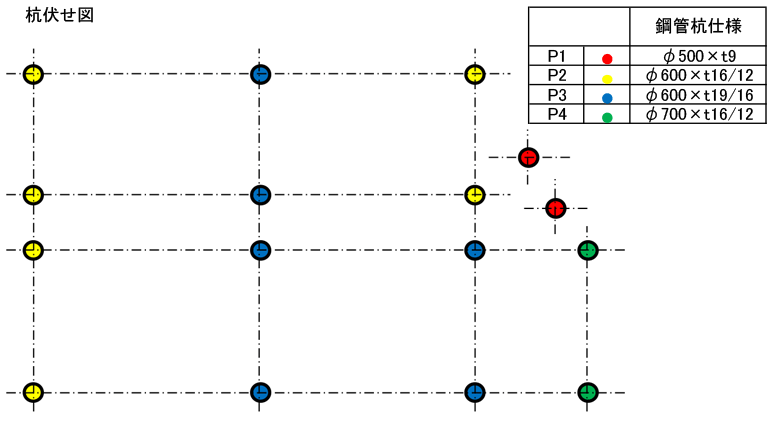

杭明細	仕様	500〜700	オールケーシング工法
	杭長	10.0〜10.5m	10.0〜10.5m
	総本数	16本	16本
施工日数		11日	18日
残土発生量		1.00	1.80

※鋼管杭と場所打ち杭の比較となります。
施工面：最新の施工管理装置搭載により、高品質の確保。また、掘削径が小さく、短工期。
設計面：水平力に対しての耐力が大きく、大地震にも耐えられる。
残土：高支持力【＝450】で杭径を絞ることが出来、発生残土量を軽減できる。



※ただし、本比較設計はあくまでも参考値であり、上部構造、地盤条件等の要因で結果は異なるものとなります。

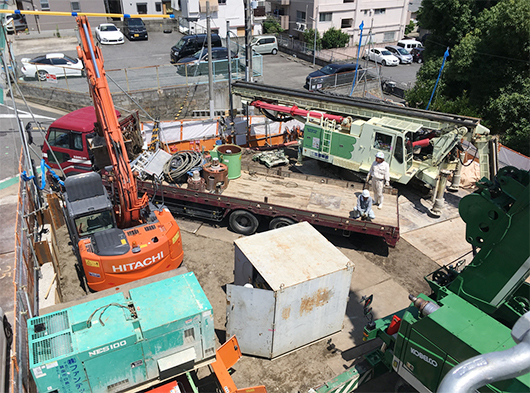

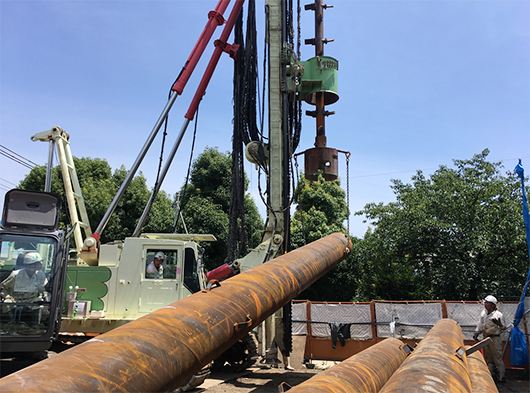

現場写真
